Jeep Grand Cherokee – Клапа за Парно / Heater Flap

Jeep Grand Cherokee – клапа за парно / Heater Flap. Избери детайли изработени чрез 3D сканиране и принтиране вместо да търсиш авточасти втора ръка!

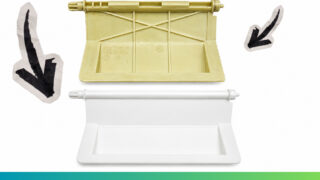

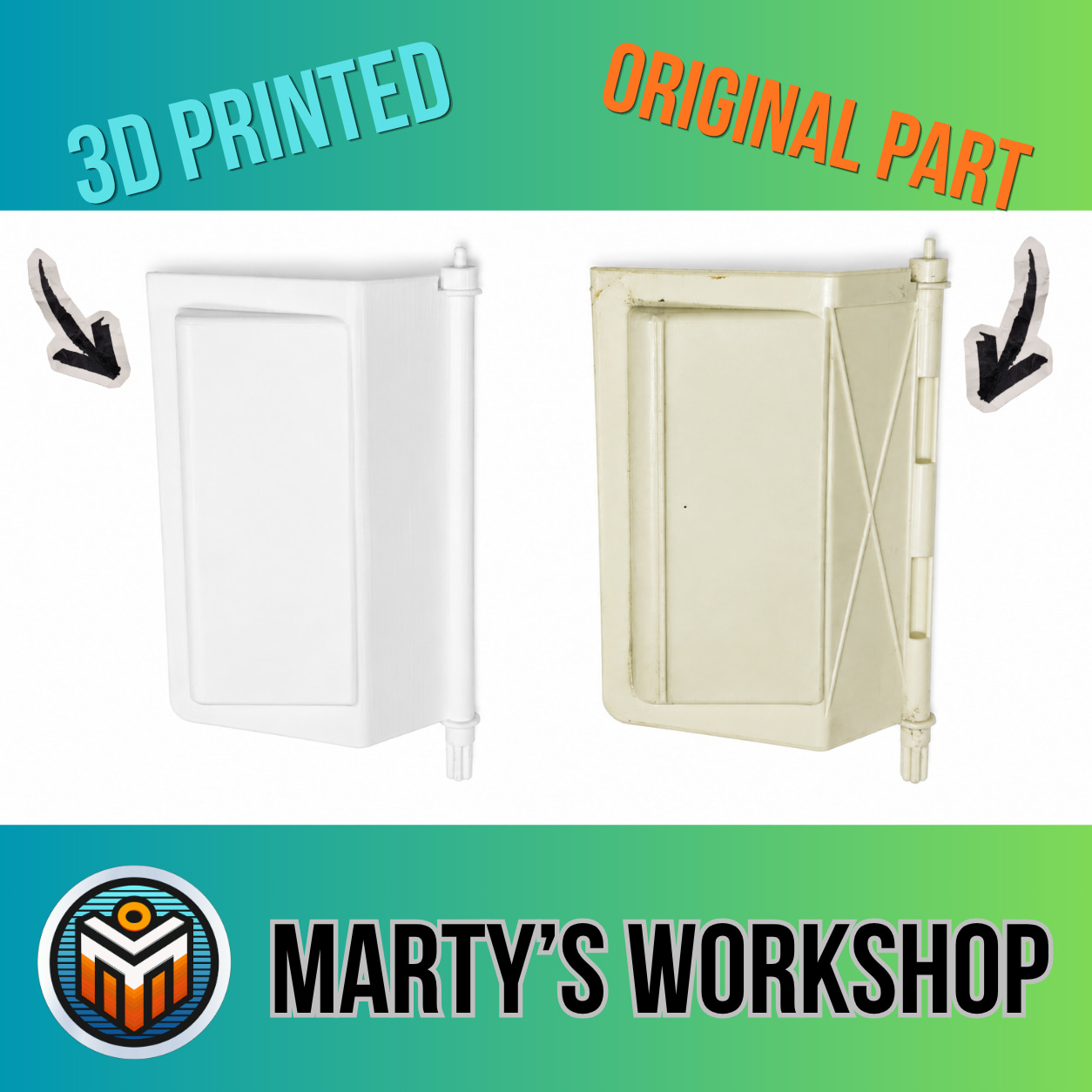

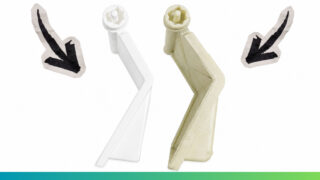

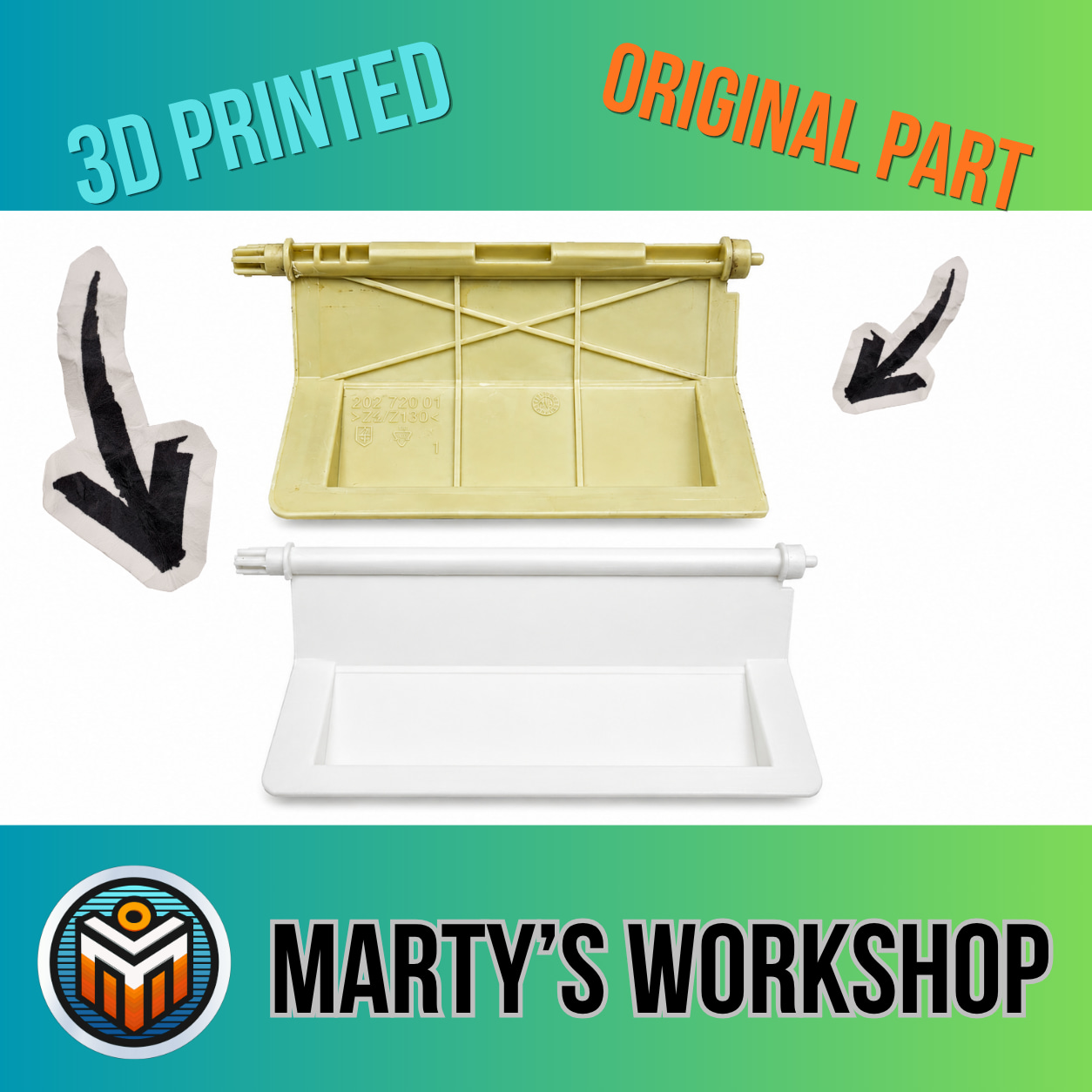

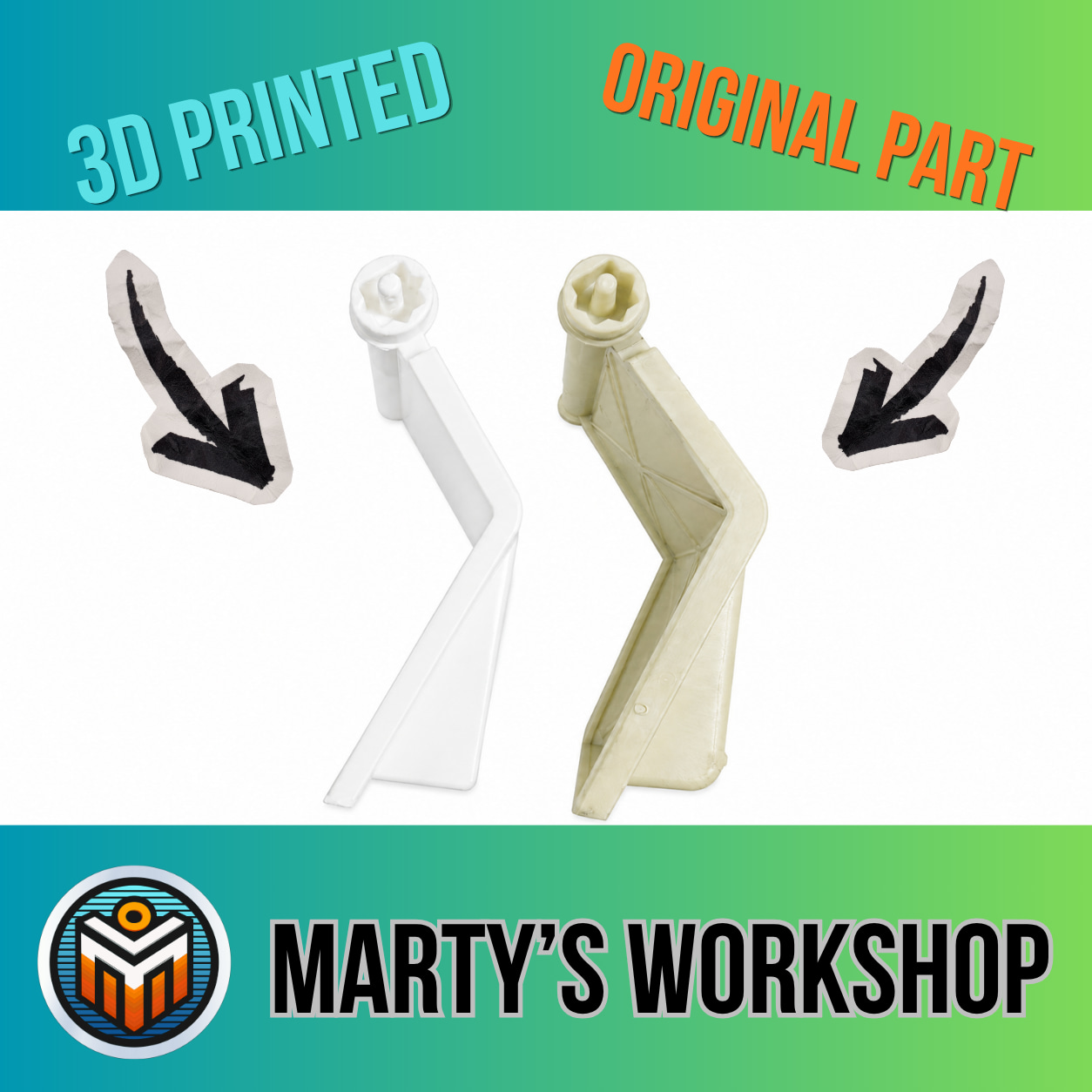

Тази част за Джиип Гранд Чероки е разработена като подобрена алтернатива на оригиналния компонент, който с времето често се поврежда в зоните на натоварване. Оригиналната част беше 3D сканирана, след което геометрията ѝ беше пречертана и прецизно моделирана в CAD среда.

При проектирането не беше направено просто копие на заводската част. Слабите места бяха анализирани и усилени, за да се постигне по-добра механична устойчивост и по-надеждна работа в системата за отопление и вентилация.

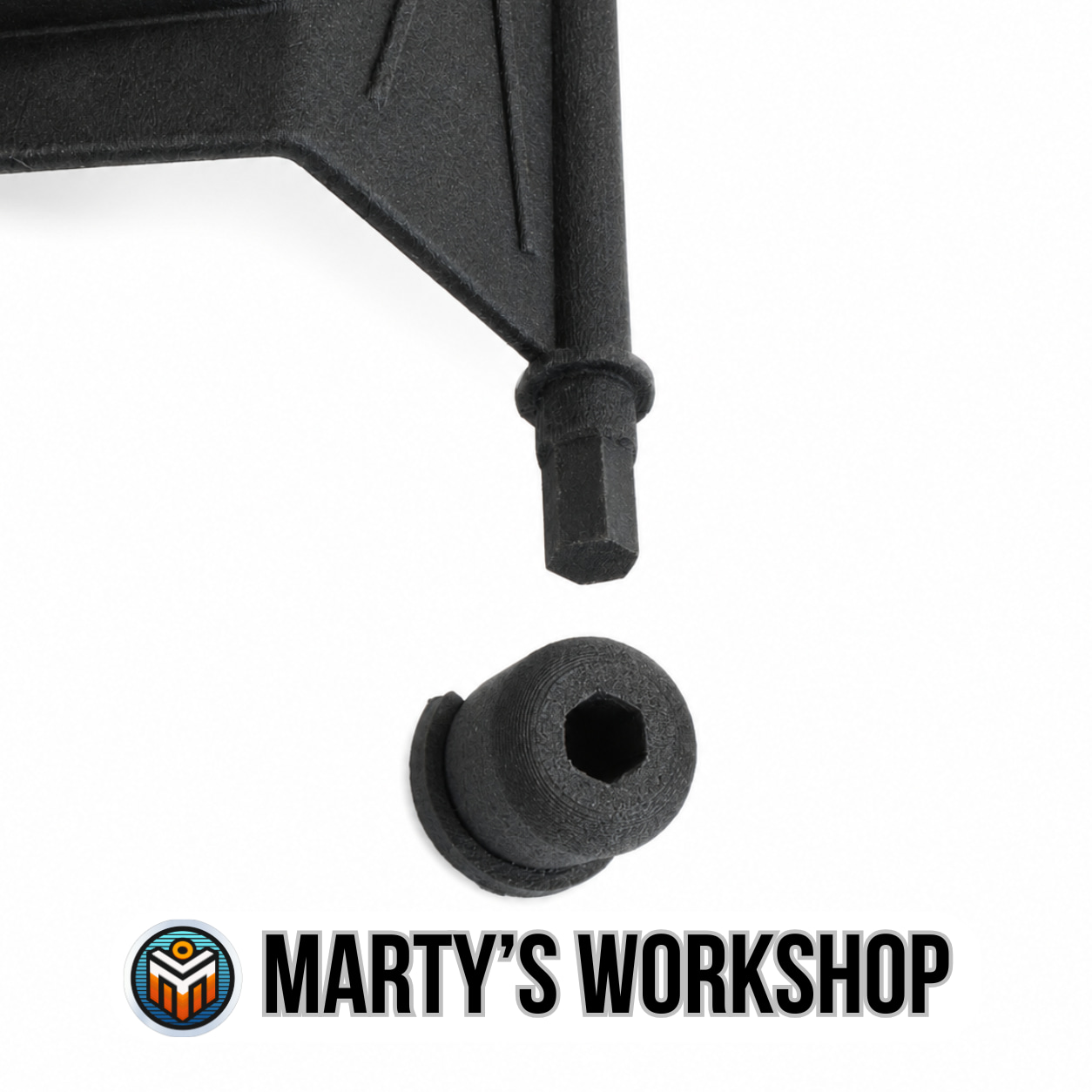

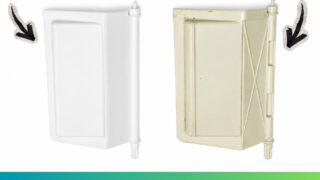

Особено внимание беше обърнато на края на вала, който при оригиналната част е една от най-натоварените зони. Той е оформен като шестограм, което осигурява по-голяма контактна площ, по-добро предаване на въртящия момент и значително по-висока здравина спрямо стандартното решение.

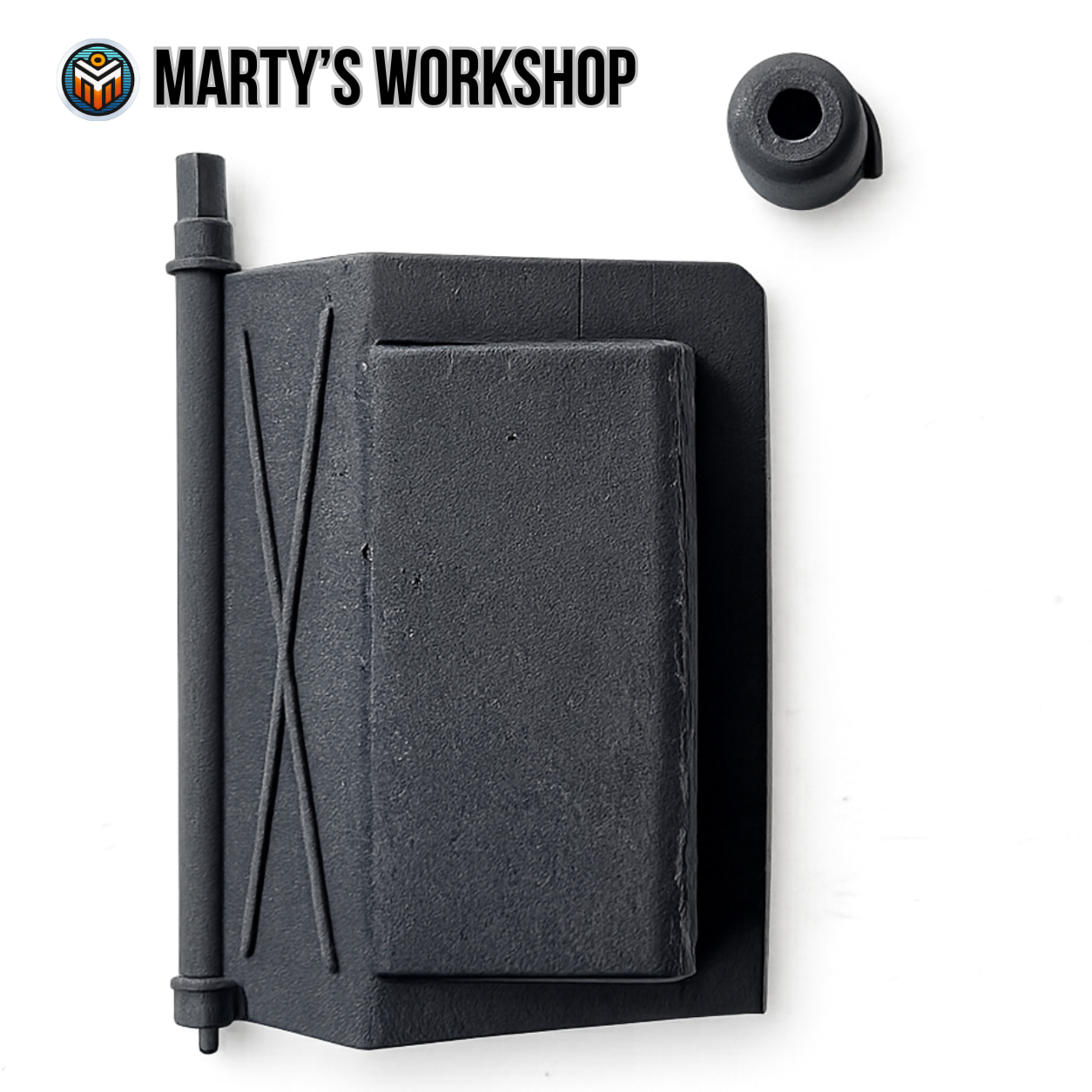

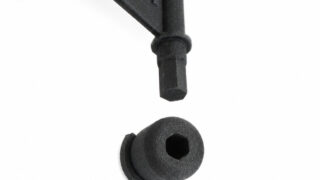

Допълнително е моделиран нов куплиращ елемент, който замества оригиналния и позволява правилен монтаж към мотора на клапата.

✔ Съвместимост и прецизност

Клапата е разработена специално за автомобила и е създадена на база оригиналната част.

Процесът включва:

• 3D сканиране на оригиналната клапа
• Пречертаване на геометрията
• CAD моделиране
• Reverse engineering
• Анализ на слабите места
• Усилване на критичните зони
• Моделиране на нов куплиращ елемент
• Проверка на формата и монтажната съвместимост

Това позволява детайлът да запази правилната форма и функция, но в същото време да бъде по-здрав и по-надежден от фабричната версия.

✔ Материал и издръжливост

Клапата е изработена от PA12 / Nylon 12 – висококачествен инженерен материал, подходящ за функционални автомобилни компоненти.

PA12 е отличен избор за този тип детайл, защото предлага:

• Висока механична здравина
• Добра устойчивост на умора
• Устойчивост на вибрации
• Добра температурна устойчивост
• Стабилност при продължителна работа
• По-нисък риск от напукване
• Добра устойчивост при натоварване от въртене
• Подходящ за механични и куплиращи елементи

В системата за парно клапата е подложена на постоянно движение, температурни промени и натоварване от мотора. Затова изборът на PA12 е важен за дългия живот на детайла.

✔ Подобрена конструкция

Този детайл не е просто копие на оригиналната клапа.

При моделирането са направени конкретни конструктивни подобрения:

• Усилени слаби места
• По-здрав край на вала
• Шестограмна форма за по-добро предаване на въртящ момент
• По-надеждно куплиране към мотора
• Нов куплиращ елемент вместо оригиналния
• По-добро разпределение на натоварването
• Намален риск от превъртане или счупване

Шестограмният край на вала е особено важен, защото намалява вероятността от износване и приплъзване при работа на моторчето. Така движението се предава по-сигурно към клапата и системата може да функционира правилно.

✔ Предимство пред OEM и части втора употреба

Оригиналните клапи за парно често се повреждат заради стареене на пластмасата и натоварване в зоната на вала. При Jeep  това може да доведе до проблеми с регулирането на въздушния поток, температурата или посоката на обдухване.

Частите втора употреба също не са сигурно решение, защото:

• Вече са работили години наред
• Пластмасата може да е уморена
• Валът може да е износен
• Куплиращата зона може да е отслабена
• Монтажните места може да са повредени
• Често дефектът не се вижда преди монтаж

Новата PA12 клапа предлага много по-добра алтернатива, защото е произведена като нов функционален детайл с подобрена конструкция.

✔ Защо 3D принтираните части са по-добри от оригиналните

Голямото предимство на 3D принтираните части не е само в това, че могат да заместят трудни за намиране оригинални компоненти. Истинското предимство е възможността да се подобри самата конструкция.

При този проект оригиналната клапа беше използвана като база, но слабите ѝ места бяха преработени.

С 3D сканиране и CAD моделиране можем да:

• Запазим точната геометрия на оригинала
• Подобрим критичните зони
• Увеличим здравината
• Променим формата на вала
• Създадем нов куплиращ елемент
• Изберем по-подходящ материал
• Произведем нова част без стареене и скрити дефекти

Оригиналната пластмаса старее от температурни цикли, вибрации и дългогодишна работа. С времето тя става по-крехка, особено около валове, щипки и зони на въртящо натоварване. Това води до счупване, превъртане или невъзможност клапата да се движи правилно.

3D принтираната PA12 версия решава този проблем чрез нов материал и подсилена конструкция.

✔ Съвет как да удължиш живота на 3D принтираните части

За да работи клапата максимално дълго и надеждно:

• Увери се, че моторчето за клапата работи нормално
• Не монтирай детайла при блокирал механизъм
• Провери дали няма чужди тела в системата
• Не насилвай клапата при монтаж
• Почисти мястото преди поставяне
• Провери куплиращия елемент за правилно позициониране
• При съмнение за блокирал мотор, първо отстрани причината

Дори усилената част може да се повреди, ако моторът или механизмът работят неправилно и създават прекомерно натоварване.

✔ Производство

Клапата се изработва чрез професионален 3D печат от PA12.

Производственият процес включва:

• 3D сканиране на оригиналната част
• Reverse engineering
• CAD пречертаване
• Усилване на слабите места
• Моделиране на шестограмен край на вала
• Проектиране на нов куплиращ елемент
• 3D печат от PA12
• Проверка на геометрията
• Финален контрол преди изпращане

Всеки детайл се произвежда с фокус върху функционалност, здравина и правилно пасване.

✔ За Marty’s Workshop

Marty’s Workshop е специализирана в изработката на автомобилни, мотоциклетни и индустриални компоненти чрез 3D сканиране, reverse engineering, CAD моделиране и професионален 3D печат.

Нашата работа не се ограничава само до копиране на оригинални части. Когато е възможно, ние подобряваме конструкцията, усилваме слабите места и използваме подходящи инженерни материали според функцията на детайла.

Изработваме:

• Редки автомобилни части
• Компоненти за отопление и вентилация
• Клапи, лостове и механични елементи
• Куплиращи детайли
• Интериорни и екстериорни компоненти
• Части по мостра или счупен оригинал
• Индивидуални решения за автомобили и техника

Чрез комбинация от 3D сканиране, CAD моделиране и професионален 3D печат можем да възстановим трудни за намиране компоненти и да ги направим по-здрави от оригиналните.

Имате собствен проект?
За въпроси можете да се свържете с нас чрез официалната форма за запитване или чрез фейсбук страницата ни! Ще получите индивидуално предложение, съобразено с вашите изисквания и конкретното приложение.
